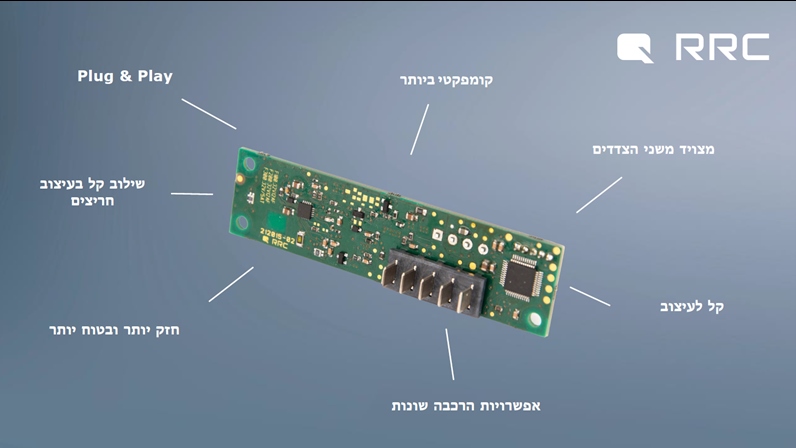

מודול ניהול וטעינת סוללה החדש של RRC לשילוב בכל היישומים המשתמשים בסוללות RRC20xx.
ה-PMM20 מאפשר טעינה פנימית של סוללות ומאפשר מעבר חלק בין מתח חשמלי וסוללה, מבטיח פעולה ללא הפרעה וגיבוי אמין בעיצוב חסכוני במקום. ניתן להשתמש במספר PMMs במקביל בתוך מכשיר אחד כדי לשלב יותר סוללות.

קל לעיצוב

• ניתן לשילוב בקלות בעיצוב חריצים
• מחבר סוללה משולב 180° לאפשרויות חיבור שונות
• גמישות מרבית: אפשרויות הרכבה שונות
• עיצוב קומפקטי כדי לא לבזבז מקום בתוך האפליקציה
• טווח מתח כניסה DC רחב להתאמה מושלמת לצרכי האפליקציה

מוצר מדף עבור חבילות סוללות RRC סטנדרטיות

• זמן יציאה לשוק: ללא זמן פיתוח, זמן אספקה קצר
• אין NRE: ללא צורך בפיתוח, אישורים או עלויות עיצוב נוספות
• עלות כוללת נמוכה

חזק יותר, בטוח יותר

• הגנת ESD מוגברת
• מעבר חלק בין מתח החשמל לסוללה
• ניהול צריכת חשמל פונקציונלית
• כוח טעינה של עד W40 במצב אספקת חשמל

לפתרונות מערכות חשמל והספק

תואם באופן מלא למפרט הסוללה החכמה

• תקשורת SMBus עם סוללה ומארח

פרטים נוספים על סוללות חכמות נטענות

מוסמך ברחבי העולם ליישומים תעשייתיים ורפואיים

ניתן להגדרה

• ניתן לתכנות עבור זרם כניסה, זרם טעינה ומתח טעינה

אפשרויות הרכבה נוספות

• PCBA ניתן להברגה לכיפות עם מבנה תמיכה

• PCBA ניתן להכנסה לחריצים

• PCBA ניתן להידוק

מפרט PMM20

תמיכת סוללה- תפעול של ערכת סוללות תואמת 1XSMBus עד תצורת 4SxP.

כניסת מתח- 7.50-24.00 Vdc, תלוי בסוללה

זרימת מתח- מקס' 10A

פלט מתח- לא מווסת: כניסת מתח או מתח סוללה

פלט כח- מקס' 168W במוד סוללה (battery mode), מינ' 160W במוד הספקת כח (power supply mode)

כח טעינה- 30-40W

מידות- 87.00 x 22.4 מ"מ עם חורי הרכבה,   65% משטח של  PMM240
